机械表(mechanical watch )机械表通常可分为下列两种:手上链及自动上链手表(AUTOMATIC)两种。这两款机械的动力来源皆是靠机芯内的发条为动力,带动齿轮进而推动表针,只是动力来源的方式有异。手上发条的机械表是依靠手作动力,机芯的厚度较一般自动上发条的表薄一些,相对来说手表的重量就轻。而自动上炼的手表,是利用机芯的自动旋转盘左右摆动产生动力来驱动发条的,但相对来讲手表的厚度要比手上发条的表大一些。
机械表的优点
经由定期的保养洗油,可使用很长的时间。
机械表的缺点
误差较石英表大,因制作的质量有高低及表内部的机芯易受地心引力的影响而产生误差。通常机械表的误差是以每天差多少秒来计算的,而石英表的误差是以每月差多少秒来计算的。
工作原理

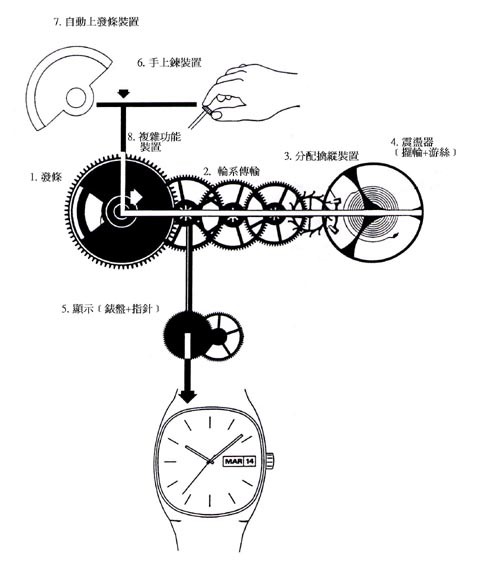

发条是为手表提供能量的零件,圈绕在条盒内。利用条轴上的铣方槽上紧发条。条轴的方槽是由上条机构驱动。手表在无复上条情况下,即能走时36到50小时左右。由于发条经受明显的应力,时常会导致断裂,因此,当前,采用合金材料,使发条几乎不断裂。发条储存一定的能量,以均匀小量地分配给振荡器。为此,提供的能量通过轮列组,由轮列组以相同比例缩减传输力的同时增加圈数。该轮列组包括4只轮和4只齿轮,后3只轮是铆压在前3只齿轮上。在该示意图上,斜线表示动件之间的啮合,而横线则表示动件铆接在相同轴上。第一只轮是圆周铣齿的条盒轮。最后一只轮是擒纵机构齿轮,擒纵轮铆压在该齿轮上。擒纵轮属于分配机构及计数器。 条盒轮转一圈约6小时,在此段时间内,擒纵齿轮和擒纵轮转约3600圈。这数字代表第一只轮和最后一只轮之间的旋转频率比。该比例始终在此数值范围内。一般都设法使齿轮和分轮在手表的中心,并每小时转一圈。
手表结构
手表齿轮
手表的齿轮传动系,特别是主传动轮系,广泛采用一种所谓圆弧齿形。这种齿形是接线齿形演变而来的,因纯摆线齿形加工很难,故用圆弧来代替摆线,也叫做修正摆线齿形,能使齿轴的最少齿数为6,从而在轮片齿数不太多的条件下能取得大的传动比,这对减小机心直径、对高频手表中极为有利。传动效率比较高,一般能达到95%左右。由于手表机心尺寸小,条盒轮组件所储存的能量并不大,若能量损失太大,会直接影响手表的走时质量。对加工误差的敏感性较大。如齿形误差和中心距误差,都会引起啮合特性的改变。由于其齿形由相啮合的一对齿轮和模数所决定,因此齿数和模数不同,所使甩的滚刀和铣刀也不相同。
擒纵机构
擒纵机构的组成很简单,瑞士手表零件比较少,主要由擒纵轮,擒纵叉部件(包括擒纵叉、进瓦、出瓦、叉头钉、叉轴)、双圆盘部件(双圆盘,圆盘钉)及在主夹板上的限位钉等组成。但有些手表未用限位钉,而是直接在主夹板或叉夹板铣出两凸台来限位。也有的是用擒纵叉部件上伸出的一个钉,插入主夹板上的一个孔内,以孔两壁限位。这种擒纵机构叫叉瓦式擒机构,其又分为直叉式和侧叉式两种。前者是擒纵轮轴孔、擒纵叉轴孔、摆轴孔在一条线上;后者是这三孔的联线有一定夹角。尽管两种形式上不相同,但其组成和工作原理是相同的。主要用于中、高级手表中。
摆轮游丝
摆轮游丝系是产生稳定振动频率的部分。这两部分通过传动轮系、擒纵机构有机联系起来,组成了手表机心的主干。摆轮游丝组件的振动要消耗一定的能量,而这一能量的补充是由原动系供给的。供给多,摆轮游丝组件摆幅大;反之,供给能量小,摆轮游丝组件摆动角度小,即摆幅小。如果供给的能量始终保持一常量,那么摆轮游丝组件摆动角度也不变,即摆幅不变。实际上供给能量不变是不可能的。因为机械手表以上紧的发条供给原动力.随着发条的放松其力矩就会越来越小.当然供给的能量也相应变小。另外此能量又通过传动系和擒纵机构,而传动系齿轮传动的啮合特性,擒纵机构的工作特性、传动效率、擒纵机构效率等部在不断地变化,因此栏轮游丝组件在不同时间内摆幅也不一样,若用摆幅仪或摆幅记录仪测量,所示数值是在不断波动的,一般取某段时间内最大值、最小值的平均值表示该段时间内的摆幅。
维修
机械表送修最常见的状况,不外乎进水和碰撞。机械表除非标示具有防水功能,否则千万要避免表壳进水,因为水会造成机械腐蚀,破坏力很强。海水更是碰不得。即使是注明防水表,也只能有一年的防水保障,因为表的防水圈经过一整年的耗损,加上汗水、灰尘等种种不可避免的外在因素,一定会疲乏,所以一年之后必须换新的防水圈,否则即不具有防水的功能。
防水之外,更要防碰撞。在经济能力许可的范围下,不妨有两、三只表在日常生活中替换:静态活动时配戴机械表,从事工作时佩戴石英表,如此用时因地制宜,有助延长表的使用寿命。
保养常识
机械表是靠机械齿轮及发条的带动而转动,转动难免产生摩擦,所以日久必需加油、润滑,以减低零件磨损率。否则等到出毛病才送修,往往问题已经很严重。
机械表最好每年都要回娘家,检查看看有无使用不当或进水的情形。尤其当地的气候湿热,汗水、雨水加上脏空气等长年累积,对机械造成慢性侵蚀,损害的频率和程度都比欧美、日本偏高很多,所以「定期检查」非常重要;然后每三年需作一次彻底的清洗、保养。
通常手表上标明的30米或50米等防水是指在实验室测得的数据,用的是纯水,平常手表的防水需求也仅限于佩戴淋浴,洗手,切不可游泳,潜水,泡澡,这会对手表造成严重损害。
特性
机械手表作为精密机械计时仪器和装饰用品,必须同时具备实用性和装饰性。质量优良的表走时准确、使用方便、工艺精细、外表美观,上足发条可连续走时36小时以上,经久耐用,一些表还具有防水、防震、防磁性能。
选购注意事项
机械手表的选购应注意以下几点:
1.外观。目测壳、面、针,无“沙眼”、划痕,镀层光亮,无色差,后盖旋合处应严密。
2.起动性能。缓慢旋转上条柄上发条,同时观察秒针,一般使秒针起动的上条旋转次数越少,该表的起动性能越佳。
3.上条。上条时手感应轻松,无杂音。除自动表上条上足后有打滑现象外,一般手表发条应能上足,不打滑。
4.拨针。拨针时手感应舒适,过紧或过松均不佳。时分针指示应协调(当时针分别对准3、6、9、12字符时,分针不得偏离12字符±4分格),时、分、秒三针互不碰擦。
5.表音。手表上足发条后,用耳听表音,应清晰匀称无杂音,并且不随方向变化而变化。
6.走时精度。需用专用仪器测得,一些大型国营商店有为顾客代测业务,选购时可请营业员检测走时精度以及位置误差。
